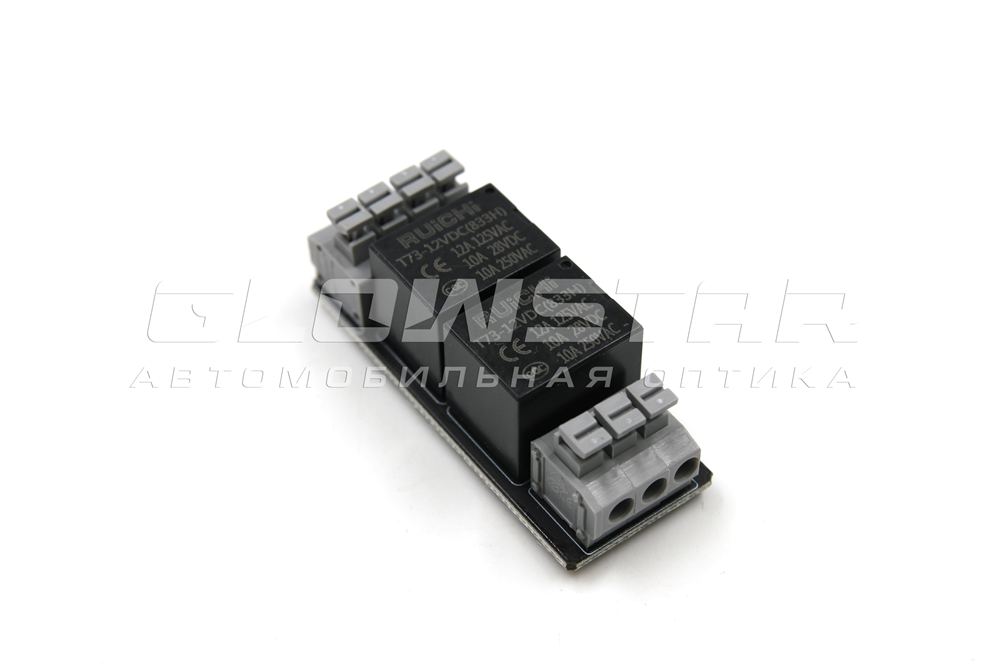

Реле разгрузочное двухканальное 12V, 5A с коннектором

Описание изделия:
- Двухканальное реле, позволяющее использовать практически любой сигнал положительной полярности для активации силового реле.

Логика работы и подключения изделия:
- Для питания схемы используются силовые входы (+12, GND). IN1, IN2 – управляющие сигналы, активирующие внутреннюю схему активации реле. Соответственно, при подаче напряжения на IN1 активируется выход OUT1, при подаче напряжения на IN2 активируется выход OUT2. GND – общая земля – присутствует на выходе всегда.
- В качестве линий управления можно использовать – штатные LED, выходы микроконтроллеров, CAN-LIN адаптеры с (+) выходом каналов, линии питания. Ток по входам незначительный и никак не повлияет на схему, в которую подключено изделие.
- Подключение проводов осуществляется путём надавливания на рычаг сверху коннектора. Для максимально качественного соединения, рекомендуется подключать многожильный провод, не имеющий лужения и скруток проводников.
- Не допускается превышение тока по каждому каналу 5А, так как это может вызвать перегрев и оплавление коннектора.
- Изделие так же можно использовать для снятия «активации дальнего» с линий, где «лампа в полнакала» работает как ДХО. Для этого необходимо последовательно (в разрыв) линии (провода) управления подобрать резистор номиналом 20-50 килоом. Подбирается по месту экспериментальным путём. Резистор после запайки на провод необходимо изолировать термоусадкой, чтобы не допустить касания корпуса и ложных срабатываний.

Технические характеристики:
- Напряжение питания – 9-18В
- Рабочий ток по линиям управления - 10мкА
- Рабочее напряжение срабатывания линий управления – 3,5~24В
- Сечения проводов – максимально 1,5мм²
- ! Максимальный пропускаемый на нагрузку ток ! – 5А на канал
- Рабочий ток удержания реле (потребление с силовых входов) - ~30-50мА на канал
